圧損測定、集塵特性の測定に

フィルター試験装置
FTS-285MS/500MS
FTS-330MS/330MSR

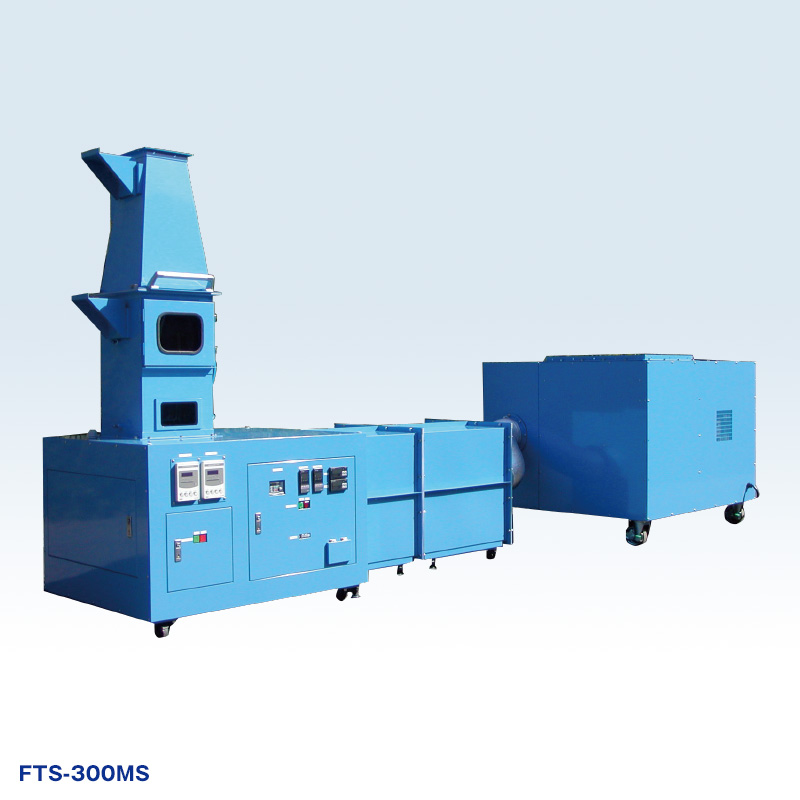

パーティクルカウンターを用いて、AIRフィルターの圧損測定、集塵特性を測定するためのフィルター試験装置です。従来機のFTS-285MSと500MSに加えて、縦型のFTS-330MSと330MSRも登場。最大500×500mm、厚さ20mmまでのフィルターのJIS準拠試験が可能です。(写真はFTS-330MS)


パーティクルカウンターを使用した、JIS準拠のフィルター試験に

  • エアーフィルターの圧損測定、集塵特性を測定する試験装置
  • パーティクルカウンターを使用した集塵特性を測定
  • 披試験部分は最大⌀285mm(縦型は284mm)
  • ファンの回転数が安定しやすく、短時間で測定が可能
  • ISに準拠したフィルター試験が可能

■主な仕様お客様のご要望により仕様打ち合わせの上、製作致します。

型式 FTS-285MS FTS-500MS FTS-300MS FTS-300MSR
方式
被測定フィルター
サイズ
300×300mm
厚さ20mm以下
(測定面積Φ285)
500×500mm
厚さ20mm以下
(測定面積500×500mm)
330x330mm
厚さ100mm以下
(測定面積280×280mm)
最大圧損     200Pa以下
面風速 2.8m/sec(300×300mm) 1m/sec(500×500mm) 0.6~3.9, 2.5~6.0m/sec(オリフィス交換)
測定風量 最大10m³/min以下 0.6~15m³/min 0~19.3m³/min
風量制御 インバーター方式(ダンパー、オリフィス併用)
入力 AC200V3相3.7Kw(ブロアー部)+AC100V(制御部)
出力 1-5V電圧出力(フィルター差圧、オリフィス差圧、温度、湿度)
表示 デジタル表示(フィルター差圧、オリフィス差圧、温度、湿度、面風速、風量)
制御入力 インバーター制御用DC4-20mA
大きさ 3600×1000×1300mm
(搬入時は2分割です)
5400×1000×1300mm
(搬入時は3分割です)
測定部:2300×600×2000mm
ブロアー部:1200×1200×900mm
制御方法 風量制御、風速制御、マニュアル制御、外部入力によるリモート制御の4種類


●この装置の設置場所は、下記の条件を満たす必要があります

  • ・水平で安定している屋内
  • ・大きな振動や衝撃のかからない場所
  • ・総重量(約400kg)を据え付ける強度のある場所。
  • ・全周囲に1m程度のメンテナンススペースを確保できる場所
  • ・AC100V と AC200V3相電源を供給できる場所
  • ・雰囲気温度0°C〜40°Cの場所
  • ・雰囲気湿度35〜85%RHの場所
  • ・本装置を搬入できる出入り口のある場所

仕様書、外形図をご希望の方は資料請求/お問い合せページよりご依頼下さい。

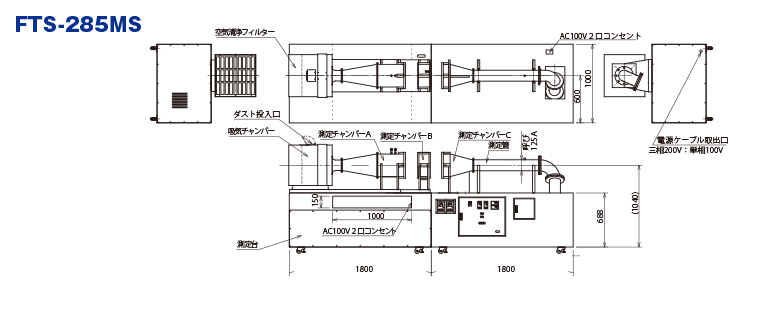

FTS-285MS外形図
FTS-285MS

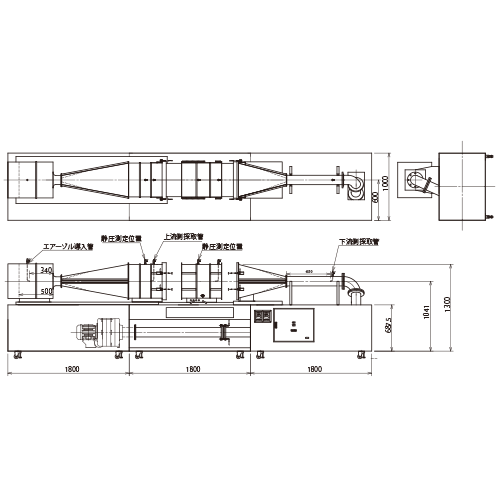

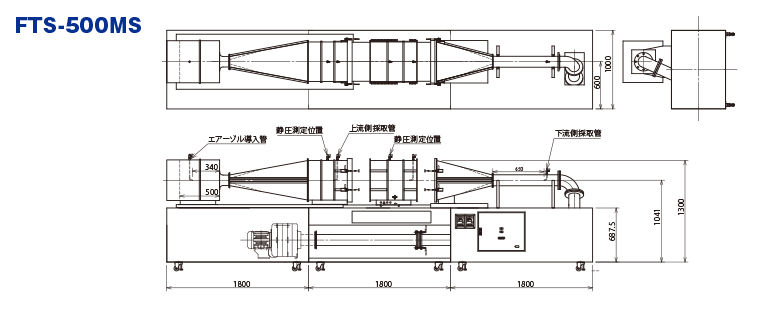

FTS-500MS外形図

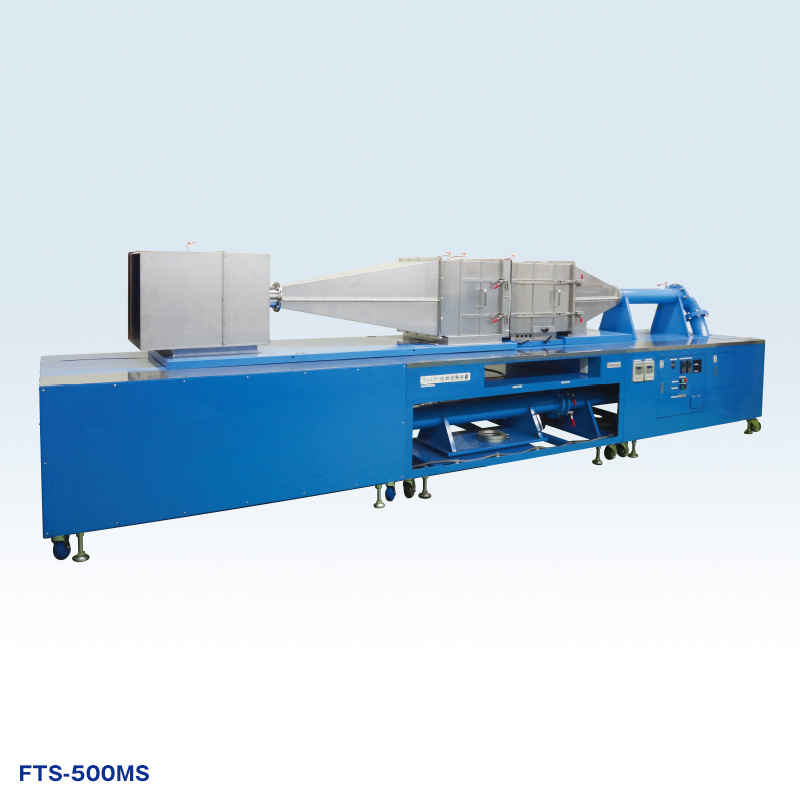

FTS-500MS

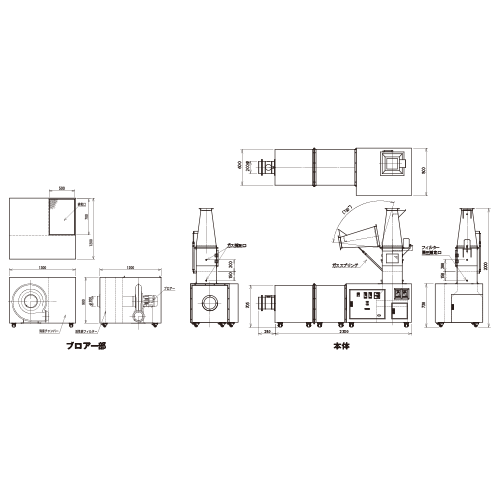

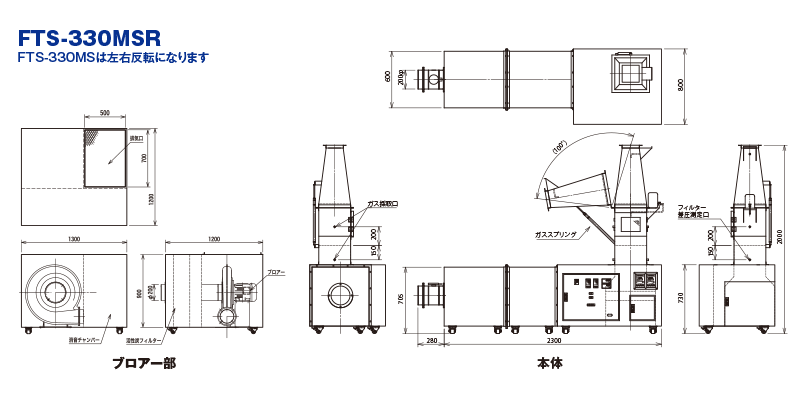

FTS-330MSR外形図
FTS-330MSR
  • 本ウェブサイトに掲載の仕様・図面等は、細心の注意を払って掲載しております。製品ご採用の場合は、納入仕様書、納入仕様図にてご確認ください。
    また、掲載された情報の誤りやデータのダウンロードなどによって生じた障害などに関しましては、当社は一切責任を負うものではありませんのであらかじめご了承ください

仕様書、外形図をご希望の方は資料請求/お問い合せページよりご依頼下さい。
